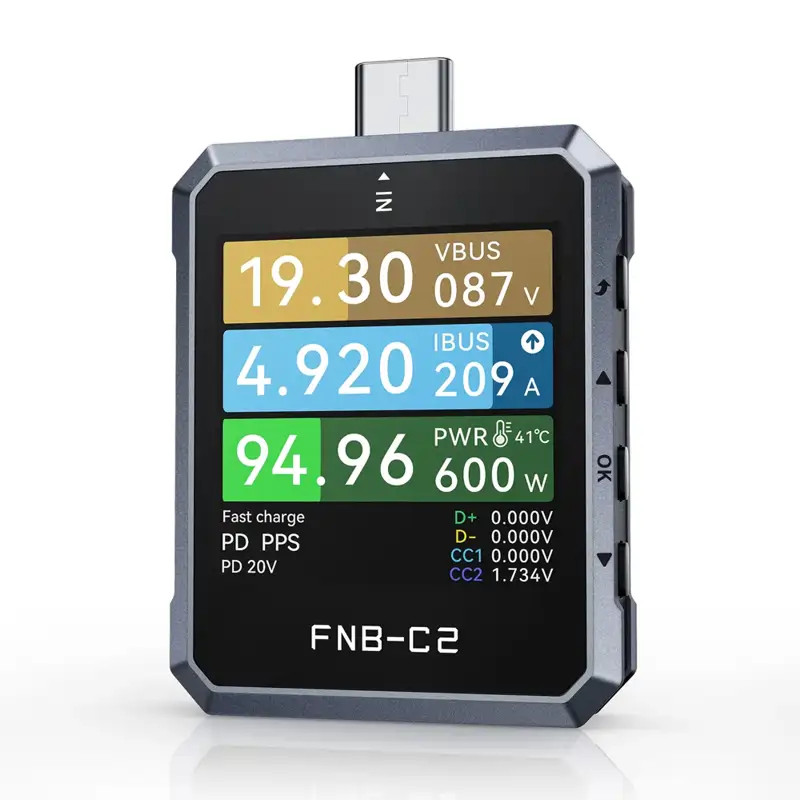

FNIRSI FNB-C2 - USB teszter: PD 3.1, feszültség-, áram-, teljesítmény-, gyorstöltésteszt, PC-kapcsolat stb.

> 20 bites ADC-mérés: nagy pontosságú ADC-chip, 7 számjegyű kijelzés, 0,000001 V/A/W felbontással és laboratóriumi szintű pontossággal.
> Széles mérési tartomány: 4–50 V feszültség, a 0–6,5 A áram és a 0–240 W teljesítmény fmérése, kompatibilis a 100 W/140 W/240 W nagy teljesítményű töltési módokkal.
> PD3.1 és egyéb protokollokkal való kompatibilitás: Teljes mértékben támogatja a PD3.1 EPR protokollt külső fizikai chip segítségével a PD-kommunikációhoz, biztosítva a stabil és biztonságos gyorstöltési protokoll-interakciót.
> Átfogó gyorstöltésiprotokoll-felismerés: Automatikusan felismeri és elindítja a főbb protokollokat, beleértve az UFCS, PD, QC2.0/QC3.0/QC4.0, FCP/SCP, AFC, VFCP, VOOC/SVOOC1.0/SVOOC2.0, APPLE, BC12 és MTK módokat.
> USB-C E-Marker chip azonosítás: Leolvassa a 3A/5A/50V/EPR/TBT3/TBT4 kábelek adatait, például a típust, a teljesítményt, a hosszúságot, az átviteli sebességet és a verziót.
> Kettős üzemmódú tesztelés: Támogatja az alacsony sebességű hullámforma-megjelenítést (2 sps–1 Ksps) feszültség/áram/D+/D- esetében, valamint a nagy sebességű tesztelést (20 Ksps–2 Msps) AC-kapcsolt feszültség esetén.
> Valós idejű VBUS hullámforma-figyelés: Megjeleníti az USB tápfeszültség-busz hullámformáját 20,0 kHz és 2,0 MHz közötti állítható frekvenciával az intuitív tápfeszültség-stabilitás értékeléséhez.
> PD protokollfigyelés és adatok rögzítése: Valós időben rögzíti a töltő és a tápellátott eszközök közötti PD-protokoll-adatokat a töltési kompatibilitási problémák elhárításához.

> QC–PD protokollkonverzió: Biztosítja az összehangolást a kizárólag QC-t támogató eszközök és a PD-töltők között.
> Energia- és kapacitásstatisztikák: akkumulátor kapacitásának és hatékonyságnak tesztelése.
> Görberögzítési funkció: Lehetővé teszi a feszültség- és áramgörbék 9 órás folyamatos rögzítését, 1–120 másodperces testreszabható adatmentési intervallum és beállítható kezdési/befejezési pont.
> Kétirányú áramú USB-C interfész: Szabványos USB-C 24-PIN-es male/female csatlakozók, USB 4 Gen3 funkciók, támogatva a kétirányú áramot és a fordított csatlakoztatást.
> Beépített valós idejű hőmérséklet-figyelés: 1 ℃ felbontással valós időben monitorozza a készülék üzemi hőmérsékletét, így megelózhető a nagy teljesítményű működés során előforduló túlmelegedés.
> Elforgó HD-kijelző: 1,54 hüvelykes, 240×240 pixeles felbontású TFT-LCD képernyő és beépített gravitációs érzékelő, amely így támogatja a 360°-os automatikus képernyőforgatást.
> Illesztőprogram nélküli PC-csatlakozás és frissítés: A HID PC-port illesztőprogramok nélkül kompatibilis a Windows/Mac OS rendszerekkel, támogatja a funkciók bővítését és az egy kattintásos firmware-frissítést USB-lemez felismerésen keresztül.
> USB-C kábelszimulációs teszt: Különböző kábelkonfigurációkat szimulál, például NO E-marker (60 W), 20 V 5 A (100 W) és 50 V 5 A (240 W, EPR), hogy különböző körülmények között tesztelje a töltési teljesítményt.
