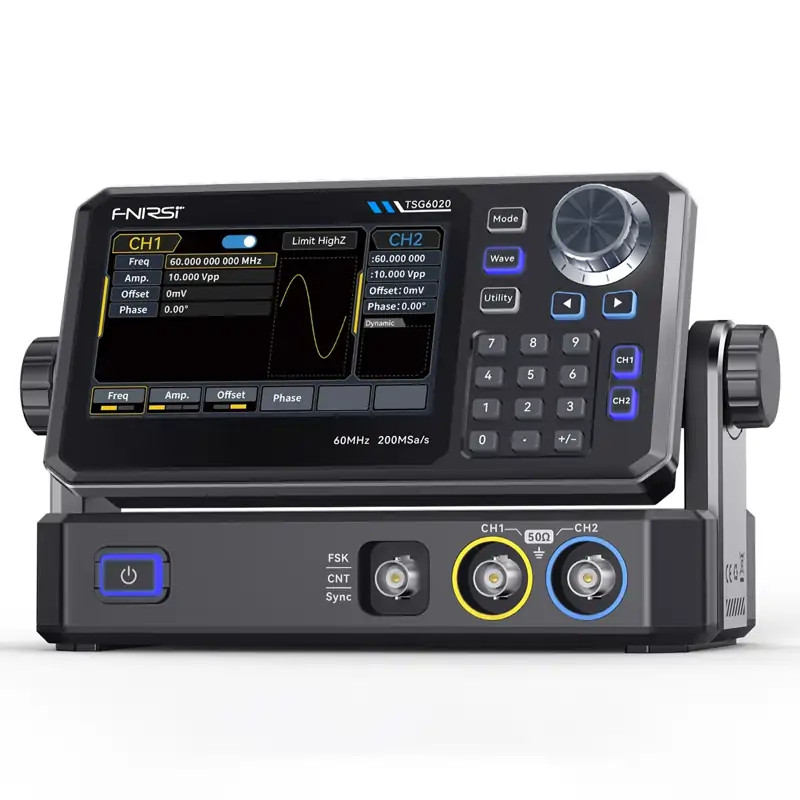

FNIRSI TSG6020 - jelgenerátor: 2 csatorna, 200 MSa/s, 60 MHz
A TSG6020 egy kompakt, asztali kétcsatornás funkció-/tetszőleges hullámforma-generátor, DDS, 200 MSa/s mintavételi frekvencia, 14 bites felbontás, 60 MHz. ZeroSurge + VeriPoint technológia, érintőképernyő.
Ingyenes szállítási lehetőség 60 000 Ft felett (előreutalás esetén).
-
> A kétcsatornás kimenet specifikációi:
• 2 mVpp ~ 20 Vpp (nagy impedancia, < 10 MHz)
• 2 mVpp ~ 10 Vpp (nagy impedancia, > 10 MHz)
• 1 mVpp ~ 10 Vpp (50 Ω, < 10 MHz)
• 1 mVpp ~ 5 Vpp (50 Ω, > 10 MHz)
> 200 MSa/s mintavételezési sebesség és a 14 bites vertikális felbontás - nagy hűségű jelalak-visszaadás és minimális torzítás.
> Hullámformák: alapvető (szinusz, négyszög, fűrészfog, impulzus, zaj, DC), valamint tetszőleges (arbitrary) hullámformák.
> ZeroSurge technológia: minimalizálja a túllövést a négyszög-, impulzus- és fűrészfogjeleknél, ≤1% túllövést és ≤13,5 ns fel- és lefutási időt biztosít az élesebb élek és a nagyobb precizitás érdekében.
> VeriPoint technológia valódi pontról pontra történő tetszőleges hullámforma-kimenetet tesz lehetővé 1 µSa/s és 200 MSa/s közötti mintavételi sebességgel, megőrizve a hullámforma minden részletét alacsony jitter (<200 ps) mellett.
> Átfogó modulációs támogatás: AM, FM, PM, FSK, ASK és PSK.
> Frekvencia-sweep (pásztázás) funkció lineáris/logaritmikus módokkal és 1 ms-tól 500 s-ig (±0,1%) állítható sweep-idővel.
> Beépített 7 digites frekvenciamérő méri a TTL-szintű jelek frekvenciáját, periódusidejét és kitöltési tényezőjét 100 mHz és 100 MHz között, ±51 ppm pontossággal.
> Nagy pontosságú kimenet: 1 mVpp – 10 Vpp (50 Ω-on), fáziszaj ≤ -125 dBc/Hz @ 10 MHz (10 kHz offszet), és harmonikus torzítás < -40 dBc @ 30–60 MHz.
> 4,3 hüvelykes TFT-LCD érintőképernyő és fizikai gombokkal - könnyű vezérlés és paraméterbeállítás.
> Valós idejű hullámforma-előnézet és állapotkijelzés.
> Robusztus kimeneti védelem: csatornaszigetelés, földelés, és TTL-kompatibilis szinkronizáció/kimenet.
> A nagy teljesítményű hűtőrendszer alumínium hűtőbordával és csendes ventilátorral.
> Akár 24 egyedi, tetszőleges hullámforma tárolásal.
> Többféle üzemmód: folyamatos, kapuzott kimenet, moduláció és sweep.Specifikációk Modell TSG3020 TSG6020 Csatornaszám 2 Channels 2 Channels Max frekvencia 30 MHz 60 MHz Mintavétel 200 MSa/s Hullámformák Sine wave, Square wave, Triangle wave, Pulse wave, Noise, DC, Arbitrary waveforms Működési módok Output gating, Continuous, Modulation, Frequency sweep Moduláció AM、FM、PM、FSK、ASK、PSK、Line、Log Hullámforma-jellemzők Szinusz Frequency Range 1 μHz - 30 MHz 1μHz～60MHz Resolution 1 μHz Accuracy ±50 ppm (90 days), ±100 ppm (1 year) (18°C to 28°C) Harmonic Distortion (DC～5 MHz) -60 dBc -60 dBc Harmonic Distortion (5-30MHz) -50 dBc -50 dBc Harmonic Distortion (30-60MHz) -40 dBc Total Harmonic Distortion <0.2% (DC - 20 kHz, 1 Vpp) Phase Noise (Typical) 10 MHz:≤ - 125 dBc/Hz (Typical，0dBm，10kHz Offset) Négyszög Frequency Range 1 μHz - 24 MHz Resolution 1 μHz Rise / Fall Time 13.5 ns (typical, 1 kHz, 1 Vpp) Overshoot ≤ 1% Duty Cycle 0.01% - 99.99% (limited by current frequency setting) Symmetry (at 50% duty cycle) 1ns + 100ppm of the period Jitter (typical) ≤ 5 MHz: 2 ppm + 200 ps > 5 MHz: 200 ps Rámpa Frequency range 1 μHz – 20 MHz Resolution 1 μHz Nonlinearity 3%±2 mV (typical value, 1kHz, 1Vpp, 50% symmetry) Symmetry 0.0% to 100.0% (limited by current frequency setting) Pulzus Frequency range 1μHz - 24MHz Resolution 1 μHz Pulse width ≥17ns Variable edge ≥12ns Overshoot (typical value) ≤2% (typical, 1Vpp) Jitter 150ps Gauss-zaj Bandwidth 30 MHz (Typical) 60 MHz (Typical) DC Offset 9.999 V Range (Peak AC+DC) ±5 V (50 Ω); ±10 V (High Impedance) Offset accuracy ±3% of bias setting value ± 6% of amplitude setting value ± 2mV Tetszőleges hullámforma jellemzői Frequency range 1 μHz – 10 MHz Resolution 1 μHz Waveform Length 4kpts Vertical Resolution 14bits（ Including Sign） Sampling Rate 200MSa/s Minimum Rise / Fall Time < 20 ns Typical Value Jitter DDS Mode: 5ns±150ps; Point-by-Point Mode: ±150ps Non-Volatile Memory 24 Waveforms Kimeneti jellemzők Amplitude Range <10 MHz: 1 mVpp - 10 Vpp (50 Ω) <60 MHz: 1 mVpp - 5 Vpp (50 Ω) Accuracy (1 kHz Sine Wave) ±(5% of setting + 2 mVpp) Amplitude Flatness (Relative to
1kHz Sine Wave, 1Vpp/50Ω)Test Conditions: Typical Value (Sine Wave, 2.0Vpp)
≤100kHz ：±0.1dB
≤20MHz ：±0.3dB
≤30MHz ：±0.5dB
≤40MHz ：±0.6dBImpedance 50 Ω Typical Isolation Max to Ground: 42 Vpk Protection Channel Protection Modulációs típusok AM Modulation Carrier Sine, Square, Triangle, Arbitrary Wave Modulating Wave Sine, Square, Triangle, Noise, Arbitrary Wave Mod. Frequency 2 mHz - 200 kHz Depth 0% - 120% FM Modulation Carrier Sine, Square, Triangle, Arbitrary Wave Modulating Wave Sine, Square, Triangle, Noise, Arbitrary Wave Mod. Frequency 1 μHz - 200 kHz Frequency Deviation DC - 15MHz (UTG932) / 30MHz (UTG962) PM Modulation Carrier Sine, Square, Triangle, Arbitrary Wave Modulating Wave Sine, Square, Triangle, Noise, Arbitrary Wave Mod. Frequency 2 mHz - 200 kHz Phase Offset 0° - 360° FSK Modulation Carrier Sine, Square, Triangle, Arbitrary Wave Source Internal / External Modulating Wave 50% Duty Cycle Square Wave Rate 2 mHz – 100 kHz Frekvenciasöprés Carrier Sine, Square, Triangle, Arbitrary Wave Sweep Type Linear, Logarithmic Sweep Time 1 ms – 500 s ± 0.1% Frekvenciaszámláló Input Level TTL Compatible Frequency Range 100 mHz – 100 MHz Accuracy ±51 ppm Frequency Resolution 7 Digits Coupling DC Szinkronjel Output Level TTL Compatible Output Frequency 1 μHz – 2 MHz Output Impedance 50 Ω, Typical Coupling DC Trigger Input Input Level TTL Compatible Input Impedance >10 kΩ, DC Coupled A csomag:
- TSG6020 jelgenerátor
- Töltőadapter
- USB-C töltőkábel
- Adatkábel
- Mérőkábel
- Krokodilcsipeszek
- Felhasználói kézikönyv
- Csomagméret: 22,5x16,5x12 cm
- Csomagtömeg: 1250 g
-
gyártó FNIRSIgarancia 2 évRaktárkészlet VANCikkszám fni-tsg6020Státusz ÚJTömeg 480 g/db
